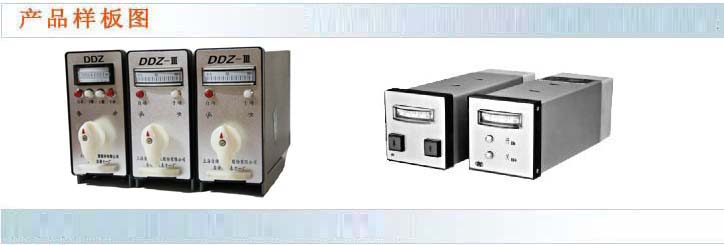

DFD-1000电动操作器
DFD-1000型电动操作器是DDZ-III型电动单元组合仪表中的一个辅助单元。适用于由DDZ-III型变送单元，调节单元与电动执行机构所组成的自动高节系统。应用DFD-1000型电动操作器可实现自动系统由自动＝手动工作状况的无扰动切换。
□主要技术指标
电源电压：220V 50～60HZ
环境温度：0～45℃
相对湿度：≤85%
重量：3kg
外形尺寸：295×80×160（mm）
开孔尺寸：75+1×153+1（mm）
跟踪电压：1～5V DC
□结构原理
DFD-1000型电动操作器，采用“开关操作制”原理进行“自动＝手动”的切换和操作，“自动跟踪”是在“手动”工况，将操作器跟踪电压1～5V DC，加到调节器的积分电容两端，使调节器输出电流，始终跟踪位置反馈电流、并保持相等。
|
